我们设计、制造和销售经济型的人机界面：PLC数字显示器和PLC灯位显示器。习惯上工程师们仍称它为PLC数显表，实际上它不是“表”，它是PLC及众多种类控制器的人机界面HMI，是全数字的。

面对日趋复杂的控制对象，PLC很忙，不仅要控制处理简单的、离散的逻辑数据，还要运算控制处理大量的、复杂的和连续的过程数据，这些数据可能是温度、湿度、压力、速度、长度、角度、浓度、重量、液位、流量、频率、电压、电流、相位、亮度、计时和计数等等。显示PLC处理的大量数据、文本、图形和曲线，使用高大上的触摸屏绝对是主流，当然好，但在生产线上某些工位上的工人根据工艺要求，只关心监视某个个别数据，在这样的场合中用3MD3系列数字显示器来显示过程数据显然是经济适用的。

3MD3系列数显的3S接口只需占用PLC的三个晶体管输出点，在PLC用户程序中插一小段驱动程序，即可将PLC程序中指定的数据发送到数字显示器上，完成数据显示，支持所有厂家的PLC。查看现场数据，3MD3数显是工人师傅的最爱。

请使用 Adobe Reader DC 阅读PDF格式文档。

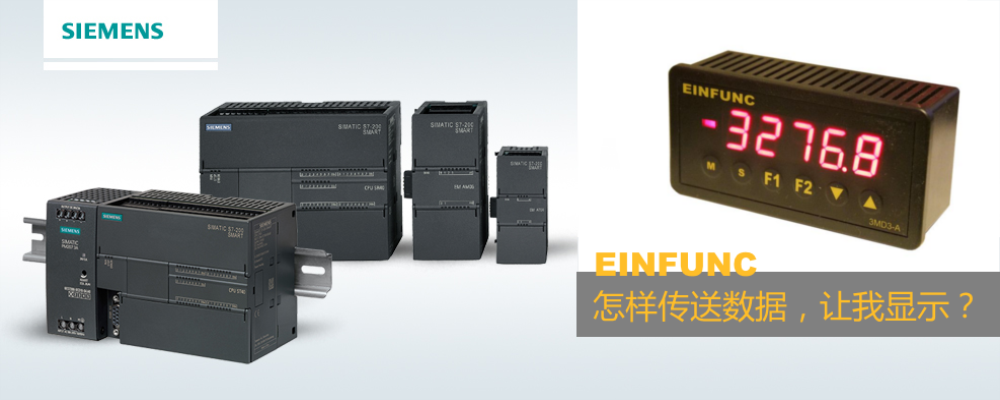

单行五位PLC数字显示器 3MD3-A15D2 03H

固定参数条件下，单台显示只占用PLC三个晶体管输出点，N台显示只占用PLC的N+2个晶体管输出点，时钟线共用；

译码显示：

INT16：-32768~32767（优先及默认）

UINT16：0~65535

不译码显示成16进制；

用M/S按键设置参数及其来源；

自定义按键用于修改PLC程序中的数据；

可接在ET200上；

德国原装欧式接线端子，接拆方便，耐振动，免维护；

开孔尺寸93*43mm，机壳深度32mm，免安装支架；

DC24V工作电源。

数据手册

更多产品

将您的浏览器显示字体设置为[微软雅黑]，会使任何网站网页看起来更美观。

当您准备在您的自动化工程项目上使用我们的产品时，您应该阅读的技术文档或使用的设计工具：

数据手册：手册中详尽描述了产品的功能、规格参数、硬件连接示例、数据格式、设定方法、外形尺寸、开孔尺寸等技术内容；

驱动手册：手册中详尽描述了通讯技术基本原理、电气连接示例、驱动代码示例等必要的技术内容。

请勿在违反法律法规和道德规范的工程项目上使用我们的产品，请勿在核发电厂和牲畜屠宰厂的自动化设备上使用我们的产品。
